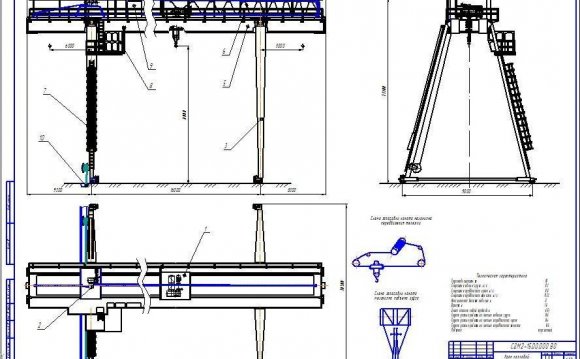

Двухконсольный козловой кран

Категория:

Козловые краны

Стойки опор козлового крана

Стойки опор помимо весовой нагрузки должны воспринимать также ветровые и инерционные горизонтальные нагрузки, действующие вдоль моста крана и крановых путей.

По сочленению с мостом различают жесткие опоры, рассчитан-.ные на восприятие действующих вдоль моста нагрузок, и гибкие опоры, податливость стоек которых должна компенсировать деформацию остова крана и неточности его изготовления и укладки подкрановых путей. Иногда гибкие опоры выполняют с шарнирным соединением стоек с мостом.

У кранов с двухстоечными опорами стойки каждой из опор образуют портальную раму. Расчеты и исследования показали, что изгибающие моменты, действующие по стойкам в направлении крановых путей, относительно невелики. Зато стойки интенсивно работают в поперечном направлении, что в значительной мере ! обусловливает их размеры и конструктивные особенности.

Поэтому в большинстве новых конструкций сечения стоек жестких и гибких опор не развивают в направлении плоскости опор. Часто соответствующие размеры сечений ограничивают из условий продольного изгиба.

По верху, а также и у фланцев крепления к мосту, пояса стоек соединяют поперечинами. Там же обычно находятся проушины для соединения с шарнирами моста.

Рис. 33. Стойка
а — жесткой опоры крана КК-12, 5-32 грузоподъемностью 12, 5 т пролетом 32 м; б — ККО-12, 5 грузоподъемностью 12, 5 т пролетом 32 м; е — кор

Конструктивно наиболее просто стойки выполняют с поясами из труб или коробок постоянного по высоте сечения и соединенных сваркой прокатных или гнутых профилей (рис. 33, а). У верхних концов пояса стоек снабжены проушинами. У нижнего конца одна из труб стойки проведена до опорного фланца, что позволило ограничиться фасонной обрезкой и приваркой только второй трубы. В некоторых конструкциях в нижней части стойки предусмотрена опорная коробка переменного сечения из двух полутруб, перекрытых трапециевидными листами. Коробка соединена с поясными трубами поперечной диафрагмой.

У кранов, монтируемых в два этапа, в месте разъема у верхних секций стоек предусмотрены Иоперечины, снабженные фланцами для соединения g ходовыми тележками.
