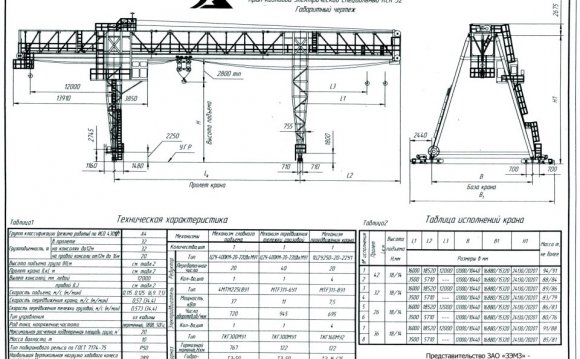

габаритный чертеж и

Emmerich - Rheinhafen 06 ies.jpgКозловы́е кра́ны — краны мостового типа, мост (пролётные строения) которых установлен на опоры, перемещающиеся по рельсам, установленным на бетонные фундаменты.

Описание

Наиболее распространены козловые краны с двухстоечными опорами. Одна из опор может быть жёстко соединена с мостом (жёсткая или пространственная опора), а другая шарнирно (гибкая или плоская опора). У козловых кранов с пролётом (расстоянием между осями крановых рельсов) менее 25 м обе опоры выполняют жёсткими. Рельсовый путь каждой из опор тяжёлого крана (грузоподъёмностью 1000 т и более) может состоять из двух и более рельсов. Ходовые тележки имеют в этом случае пространственную балансирную подвеску. В некоторых случаях рельсы укладывают на разных уровнях при различной высоте опор. Кран называют полукозловым, если мост одной стороной опирается на подкрановый путь, а другой — на опорные стойки. Грузовая тележка перемещается по мосту крана.Cheremushsky (Kotlasky District of Arkhangelsk Oblast) (02).JPG Механизм передвижения тележки, как и механизм подъёма, может быть установлен на тележке (автономная грузовая тележка) или на металлической конструкции моста. Нередко механизм подъёма установлен на металлоконструкции, а тележка лишь снабжена механизмом передвижения. Козловой кран имеет металлическую конструкцию, механизмы подъёма груза, передвижения тележки и передвижения крана. Грейферные краны оборудованы специальной грейферной лебёдкой и при наличии механизма подъёма имеют механизм замыкания грейфера. Если имеется необходимость ориентации груза, то тележку снабжают поворотной частью, как тележку металлургических кранов. Для уменьшения раскачивания груза может быть использован жёсткий подвес грузозахватного устройства.

  • Козловые краны подразделяют по назначению на:
  1. Перегрузочные.Cheremushsky (Kotlasky District of Arkhangelsk Oblast) (03).JPG Грузоподъёмность обычно 3, 2-50 т, пролёт 10-40 м, высота подъёма в зависимости от условий погрузки-разгрузки 7-16 м.
  2. Строительно-монтажные. Грузоподъёмность составляет 300—400 т, пролёт 60-80 м, высота подъёма 20-30 м.
  3. Специального назначения.

Двухконсольные козловые краны имеют двустоечные опоры, однобалочные или реже — двухбалочные мосты. По конструктивной схеме выпускают большинство козловых кранов специального назначения. Козловые краны с электроталями (грузоподъёмностью от 8 до 12, 5 т и пролётом до 20 — 25 м) обычно выполняют с трубчатым или коробчатым мостом, иногда усиливаемым шпренгельной системой. Козловые краны грузоподъёмностью от 12, 5 до 32 т и пролётом 25 — 32 м, в основном, изготовляют с решётчатой металлоконструкцией.

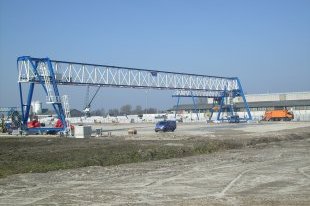

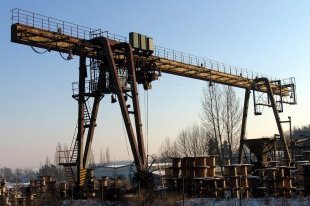

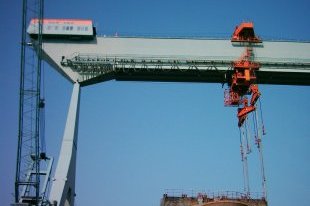

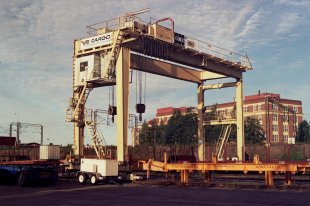

Crane in Viinikka Aug2008 002.jpg Portalkran.jpg Portaalkraan.JPG Portalkran Sietas3 Detail.jpg
